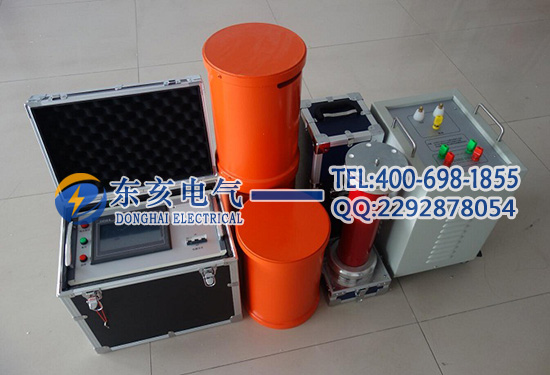

YHXZB-300kVA/50kV 变频串联谐振耐压试验装置技术方案
1、 变频串联谐振基本原理：
1．1变频串联谐振耐压试验是利用电抗器的电感与被试品电容组成LC串联回路，调节变频电源输出的电压频率，实现串并联谐振，在被试品上获得高电压，是当前高电压试验的一种新方法，深受专家好评，在国内外已经得到广泛的使用。

2、 变频串联谐振试验装置特点：
2．1变频串联谐振试验装置具有输出容量大，输出电压高、可任意组合电抗器针对不同试品的交流耐压试验。
2．2变频串联谐振试验装置具有体积小、重量轻、每件重量不超过50kg、特别方便野外试验。
2．3变频串联谐振试验装置具有保护功能好、有过压保护、过流保护、时间保护、闪络保护、过热保护、模块保护等功能。
2．4变频串联谐振试验装置具有操作极具简单，并具有手动和自动两档。
2．5变频串联谐振试验装置采用大屏幕、使试验数据一目了然，并可打印试验结果。
2．6变频串联谐振试验装置具有试品击穿后无过电压之虞，对试品的损坏相当小。
2．7变频串联谐振试验装置试验所需电源容量小，仅是工频变压器试验所需电源容量的几分之一，解决现场电源难找的问题。

3、 适用范围：
3．1满足400mm²/20kV交联电缆，长度2000m的交流耐压试验。

4、使用环境条件：
4．1 环境温度：-10℃～40℃
4．2 相对湿度：不大于90%
4．3 海拔高度：2500米以下

5、设备制造引用和执行标准
5．1 DL/T849.6—2004      高压谐振试验装置；
5．2 GB 6450—1986        干式电力变压器；
5．3 DL/T848.2—2004      试验变压器；
5．4 GB/10229—1988       电抗器；
5．5 GB/T11920—1989      控制装置通用技术条件；
5．6 GB/T16927.1—1997    高电压试验技术；
5．7 IEC358—1990         耦合电容器和电容分压器。
