YHGXY-C型多功能全频线缆探测仪
来源:上海东亥电气 | 发布时间:2018/11/17 18:56:43 | 浏览次数:

一、研发意义

YHGXY-C型多功能全频线缆探测仪的研发生产在国内已有三十多年历史,从早期的电桥到近期的时域现已发展到二次脉冲(多次脉冲)、三次脉冲,这些变化都是解决测距的问题,但是在路径和定点方面一直没有突破。我公司在研发生产YHGXY-C型多功能全频线缆控测仪的同时,长期致力于电缆故障测试技术的服务和研究,为客户解决了很多疑难问题,得到广大用户的信赖和支持,同时我们把现场的问题带了回来,有针对性研究,终于诞生了用户期望的、国内独一的YHGXY-C型多功能全频线缆控测仪。它具有路径查找、埋深测试于一体,一人操作,一次完成。

二、应用范围

自产品推向市场以来,因其功能强大、已广泛应用于城市供电局、县电力局、铁路供电段、大中型企业(石油、化工、煤矿、电厂、钢厂)、院校、物业小区、城市路灯、高速公路、中铁、中建等部门。在我们强有力的技术支持下,为供、用电部门快速抢修、快速排除电缆故障发挥着应有的作用。

三、仪器特点

1) 便携轻巧,使用方便,充电电池供电,一人即可操作,四项测试一次完成。

2) 数字化设计,软件控制,性能稳定、可靠。

3)大屏液晶界面,中文显示,一看就懂,易学、易会。

4)所测信息以数字大小、光栅长短、声音缓急三种方式提供给操作者,使测试过程轻松自如。

5)发射机恒功率输出、自动匹配,保证本机工作在z佳状态。内置欧母表功能,自动测量电缆对地及相间的环路阻抗,可协助判断故障性质。

6)具有背光功能,适应夜间操作。

发射机的简单介绍

基本结构

发射机仪器面板及功能简介

发射机就是能发出足够电能的信号源,是本套仪器的核心之一。其功能齐全、智能化程度高、操作简单。

发射机技术参数:

(1)对管线施加特定频率的定位信号;

(2)输出模式:感应模式、直连模式、夹钳模式;

(3)工作频率:128Hz、512Hz、1KHz、2KHz、8KHz、33KHz、65KHz、83KHz;

(4)输出功率:10W;

(5)输出电压:60V;

(6)z大输出电流:1A;

(7)电源:双电源,锂电池组(节能环保);

(8)连续工作时间:1W时≥12小时;5W时≥8小时;10W时≥5小时;

(9)环境温度:-20℃-50℃。

面板简介

注:见上图所示

①开关键  ②输出口  ③液晶显示区  ④频率复合键  ⑤功率调节复合键 ⑥菜单复合键  ⑦充电口

接收机的简单介绍

接收机的操作

接收机就是具备接收某一特定磁场,并能转换成电信号显示出来,提示给操作者的一种系统电路的集成。是本套仪器的核心之二。其功能齐全、智能化程度高、便携轻巧、易于操作。可选配外接设备扩展其功能。

接收机技术参数:

(1)用途:地下管线和电缆定位(可测量地下管线位置、走向、深度、电流);

(2)定位模式:

 峰值模式:使用两个水平线圈;

 宽峰模式:使用一个水平线圈;

 谷值模式:使用一个垂直线圈,具有左右导向功能;

(3)接收频率:50Hz、100Hz、无线电、128Hz、512Hz、1KHz、2KHz、8KHz、  33KHz、65KHz、83KHz;

(4)增益控制:自动增益,增益范围0-100dB;

(5)定位精度:深度的5%(深度范围0-3m);深度的10%(深度范围>3m);

(7)电流测量精度:≤实际电流的5%;

(8)测量范围:0-6m。

面板简介

功能简介

①示界面介绍

频   率:显示当前的接收频率值;开机初始为512Hz。

光   栅:以光栅长短表示信号强弱;光栅自两边向中间运动,光栅打满为信号过强、超范围显示。

三位数字:以数字大小表示信号强弱;有效范围为000~999,当显示999时为信号过强、超范围显示。

深度&电流:表示所测地下管线的深度和管线上的电流。

增   益:表示接收机当前处理信号的放大倍数,动态范围000~100dB;默认自动调节。开机初始为60dB。

模    式:表示接收机接收信号的方式,分别显示峰值、谷值、外接设备;开机初始为峰值。

电    量:提示当前电池电量;以电池符号表示。

音    量:表示喇叭当前工作状态,以喇叭符号加线条表示,一条线为低响度、二条线为中响度、三条线为高响度、打叉为关闭声音。开机初始为低响度。

左右箭头:偏离电缆会自动出现箭头(←)指示电缆位置;在电缆上方显示(→←)两个箭头。

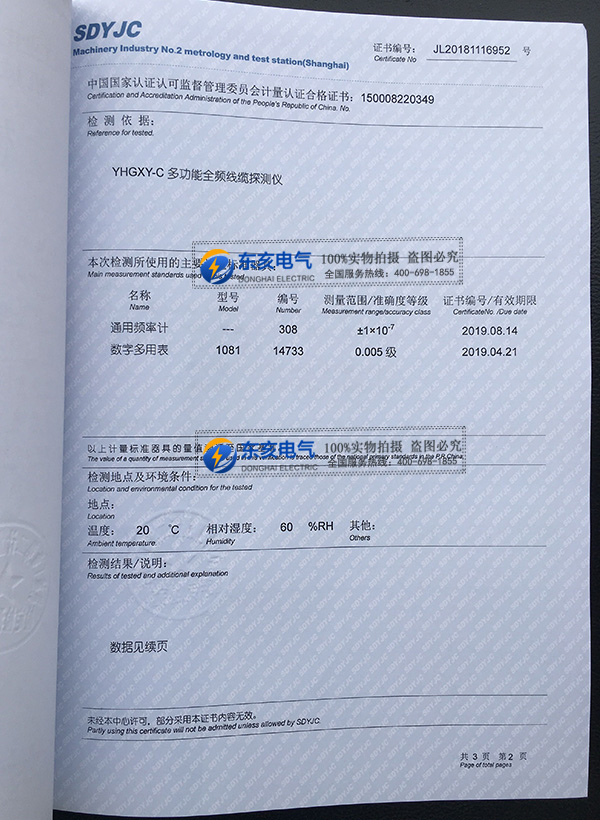

产品检定证书
