YHLG2000数字双钳相位伏安表该仪表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、手持式、双通道输入测量仪表。用该表可以很方便地在现场测量U-U、I-I 及U-I 之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组C T 之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量U 1- U 2 之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，字高达25 m m ，以获得最佳视觉效果。仪表外壳采用工程绝缘材料，安全、可靠。

2.1、参比工作条件

1）环境温度：（23±5）℃

2）环境湿度：（45～75）% R H

3）被测信号波形：正弦波、β=0.02

4）被测信号频率：（50±0.2）Hz

5）被测载流导线在钳口中的位置：任意

6）外参比频率电磁场干扰：应避免

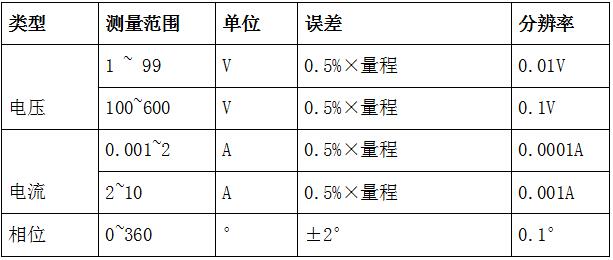

2.2、 基本误差极限

3.1、 显示位数：

      四位半

3.2、 采样速率：

      1次/秒

3.3、 电源：

      4.2V锂电池

3.4、 外形尺寸：

      表壳尺寸：178 m m×82 m m×35 m m

      钳壳尺寸：140 m m×42 m m×20 m m

      钳口尺寸：Φ7 m m×9 m m

3.5、重量：

     表体：250 0 g

     测量钳：2×200 g

3.6、储存条件：

     温度：－10℃～50℃

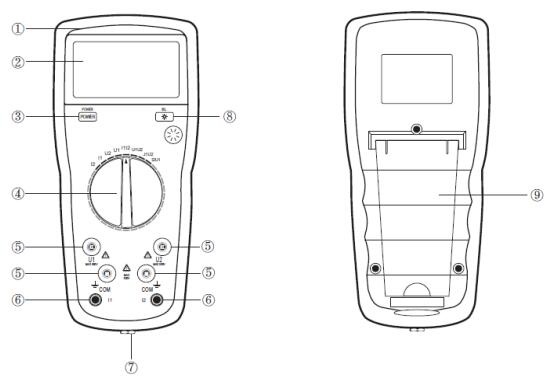

1、外壳         2、四位半显示屏           3、POWER按钮

4、转盘         5、电压输入插孔（2路）    6、电流钳插孔（2 路）

7、充电口       8、背光开关         9、支架

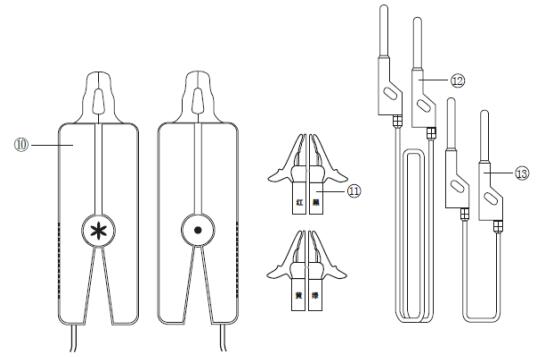

10、电流钳      11、测试鳄鱼夹（4个）     12、测试线（4根）

13、短接线（1根）
