变频串联谐振耐压试验装置10kV电缆,S=400mm2,长度5km
来源:上海东亥电气 | 发布时间:2012/7/29 1:39:43 | 浏览次数:

YHXZB-180kVA/60kV变频串联谐振耐压试验装置技术方案

  变压器、GIS系统、SF6开关、CT/PT、绝缘子、母线、电缆、套管等容性设备是变电站中最常见的一次电气设备。根据220V以及以下变电站一次电气设备耐压的试验规程要求,相应的交/直流耐试验设备既要满足高电压、小电流的试验条件,又要满足低电压,大电流的试验条件,要求兼顾较宽的适用范围,采用串联谐振的原理,由变频电源控制箱(控制台)、激励变压器、电抗器、电容分压器组成了主设备,在电容分压器上,接入整流硅堆及微安表,即可完成直流耐压试验。由于系统谐振后具有很好的滤波特性,因此其生产的直流电压优于普通试验变压器整流出来的直流电压。是地、市、县级高压试验部门及电力承装、修试工程单位理想的耐压设备。

产品别称:

交流耐压谐振装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、电气设备变频串联谐振耐压装置、串联谐振试验设备、变频串联谐振耐压试验成套装置、调频串联谐振耐压试验装置、串并联谐振耐压试验装置

变频串联谐振试验装置:

适用于10KV、35KV、110KV、220KV、500KV聚己烯电力电缆交流耐压试验。

适用于60KV、220KV,500KVGIS交流耐压试验。

适用于大型变压器,发电机组工频耐压试验;电力变压器感应耐压试验;接地电阻测量。

YHXZB-300kVA/50kV变频串联谐振耐压试验装置技术方案

1、变频串联谐振基本原理:

1.1变频串联谐振耐压试验是利用电抗器的电感与被试品电容组成LC串联回路,调节变频电源输出的电压频率,实现串并联谐振,在被试品上获得高电压,是当前高电压试验的一种新方法,深受专家好评,在国内外已经得到广泛的使用。

2、变频串联谐振试验装置特点:

2.1变频串联谐振试验装置具有输出容量大,输出电压高、可任意组合电抗器针对不同试品的交流耐压试验。

2.2变频串联谐振试验装置具有体积小、重量轻、每件重量不超过50kg、特别方便野外试验。

2.3变频串联谐振试验装置具有保护功能好、有过压保护、过流保护、时间保护、闪络保护、过热保护、模块保护等功能。

2.4变频串联谐振试验装置具有操作极具简单,并具有手动和自动两档。

2.5变频串联谐振试验装置采用大屏幕、使试验数据一目了然,并可打印试验结果。

2.6变频串联谐振试验装置具有试品击穿后无过电压之虞,对试品的损坏相当小。

2.7变频串联谐振试验装置试验所需电源容量小,仅是工频变压器试验所需电源容量的几分之一,解决现场电源难找的问题。

3、适用范围:

3.1满足400mm2/35kV交联电缆,长度2000m的交流耐压试验。

4、使用环境条件:

4.1 环境温度:-10℃~40℃

4.2 相对湿度:不大于90%

4.3 海拔高度:2500米以下

5、设备制造引用和执行标准

5.1DL/T849.6—2004     高压谐振试验装置;

5.2GB 6450—1986        干式电力变压器;

5.3DL/T848.2—2004     试验变压器;

5.4GB/10229—1988      电抗器;

5.5GB/T11920—1989     控制装置通用技术条件;

5.6GB/T16927.1—1997   高电压试验技术;

5.7IEC358—1990           耦合电容器和电容分压器。

6、设备配置一览表

名称

规格型号

单位

数量

外形尺寸(mm)

重量(kg)

调频电源

15kVA

1

420×280×380

22

励磁变压器

15kVA/2.5kV×2

1

450×300×650

75

高压电抗器

25kV/3A//40H

4

φ330×470

(每台)65

电容分压器

50kV/0.001uF

1

φ150×750

8

补偿电容器

50kV/0.0125uF

1

φ250×750

18

附件



1





7、主要功能及参数:

7.1调频谐振试验装置系统参数:

7.1.1.仪器输入电压:220V±10%   50Hz;

         功率输入电压:380V±10%   50Hz;

7.1.2.额定输出电压调节范围:0 ~ 50kV;

7.1.3.最大试验容量:300kVA;

7.1.4.谐振电压波形:正弦波、畸变率:≤0.5%;

7.1.5.输出电压不稳定度:≤0.5%;

7.1.6.输出频率范围:25~320Hz;

7.1.7.频率调节分辨率:0.01Hz;

7.1.8.品质因数Q值:额定负载下不小于50;

7.1.9.绝缘水平:1.2倍额定电压耐压1min;

7.1.10.额定电流下连续运行时间不低于30 min;

7.1.11.电压测量精度:1级;

7.1.12.噪   声:≤45dB;

7.1.13.该装置配备以下保护功能:

          设备有手动试验、自动调谐及自动试验;

过电压保护、过电流保护、放电保护、断电保护、零启动保护。

试验数据大屏幕显示、中文菜单、可打印输出、打印机为嵌入式。

7.2 调频电源:

7.2.1.额定输出容量:15kVA;

7.2.2.仪器电源:220V±10%  50Hz;

                   功率电源:380V±10%  50Hz;

7.2.3.额定输入电流:39.5A;

7.2.4.额定输出电压:0-340V可调、单相、输出电压不稳定度0.05%;

7.2.5.额定输出电流:44A;

7.2.6.频率调节范围:25~320Hz;

7.2.7.额定容量下连续运行为规定工作时间下最高温升≤60K;

7.2.8.显示以下参数:

a.经变频输出的频率、电压、电流;

b.过压保护电压值,并可任意整定,当成套装置的输出电压值达到保护整定时,可自动切除成套装置;

c.过流保护:当调频电源的输出电流达到保护整定值时,可自动切除成套装置;

d.击穿保护:当高压侧发生对地闪络时,可自动切除成套装置,装置带有隔离装置,可确保设备和人身不受损害;

e.具有全电压输出保护,在调压过程中,一旦调压失控,调频电源立即闭锁;

7.2.9.可实现以下操作:

a.频率的调节,上升和下降频率调节分粗调和细调两种,并可自动寻找试验谐振点,保证谐振频率在整个试验过程中不发生漂移;

b.带有设置电压、设置时间,电压自动上升到设置值而停止并自动计时;

c.带有各种保护功能的整定按钮,可在面板上对各种保护值进行整定;

d.带有手动试验功能和自动试验功能;

e.带有试验数据打印功能。

7.3 励磁变压器

7.3.1.结构形式:干式;

7.3.2.输入电压:340V;

7.3.3.输出电压:2.5kV/5kV;

7.3.4.额定容量:15kVA;

7.3.5.额定输出电流:6A/3A;

7.3.6.工作频率:30~300Hz;

7.3.7.额定容量下连续运行为规定工作时间下,线圈对空气的温升不大于60K;

7.4 高压电抗器25kV/3A

7.4.1.结构形式:干式、环氧浇铸;

7.4.2.额定容量:75kVA;

7.4.3.额电电压:25kV;

7.4.4.额定电流:3A;

7.4.5.额定电感量:40H;

7.4.6.工作频率:30~300Hz;

7.4.7.额定容量下连续运行为规定工作时间下,电抗器对空气的温升不大于60K;

7.4.8.性能及特点:电抗器设计干式、环氧浇铸,电抗器可以自由方便叠装。环氧树脂绝缘筒外壳,具有足够的电气、机械强度,必要的散热能力以及油热胀冷缩的裕度。外壳上下盖板,颜色为橘红色。

7.5 电容分压器

7.5.1.结构形式:电容式;

7.5.2.额定电压:50kV;

7.5.3.额定电容量:1000pF;

7.5.4.工作频率:30~300Hz;

7.5.5.测量精度:≤1.0%;

7.5.6.性能及特点:

         a.额定电压下可连续运行2小时。

         b.在30~300Hz范围内,其精度和稳定度保持不变。

         c.在20℃温度下电容分压器介质损耗值≤0.0025

         d.电压测量通过专用测试引线引至调频电源进行测量。

7.5 补偿电容器

7.5.1.结构形式:电容式;

7.5.2.额定电压:50kV;

7.5.3.额定电容量:12500pF;

7.5.4.工作频率:30~300Hz;

7.5.6.工作时间:额定电压下可连续运行2小时。

8、设备试验接线图

8.1.35kv电缆试验接线图

undefined

8210kV电缆接线图

351



8335kV变压器接线

351

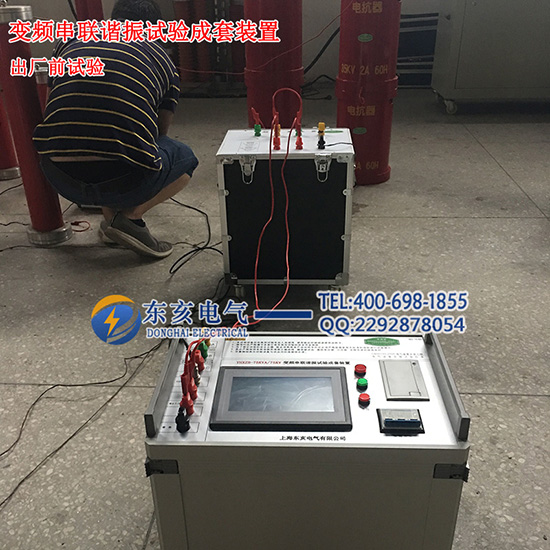

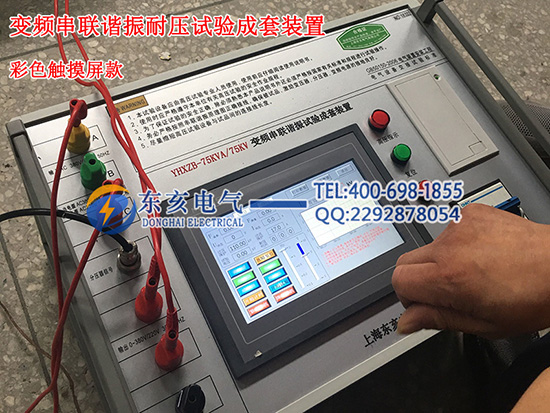

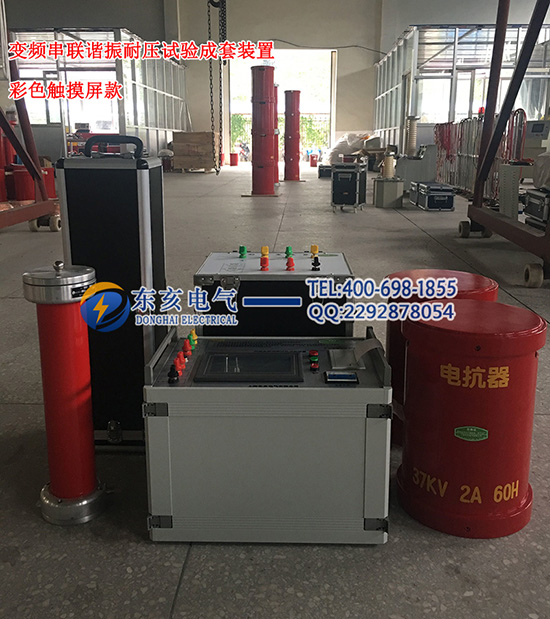

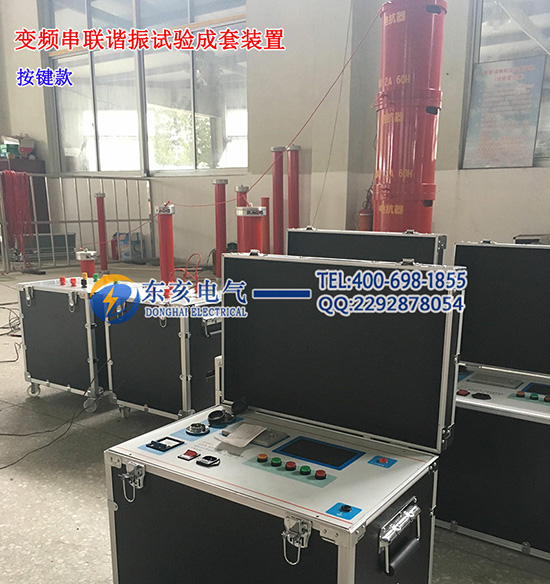

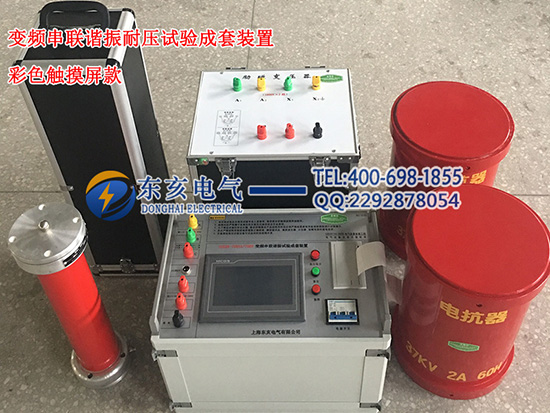

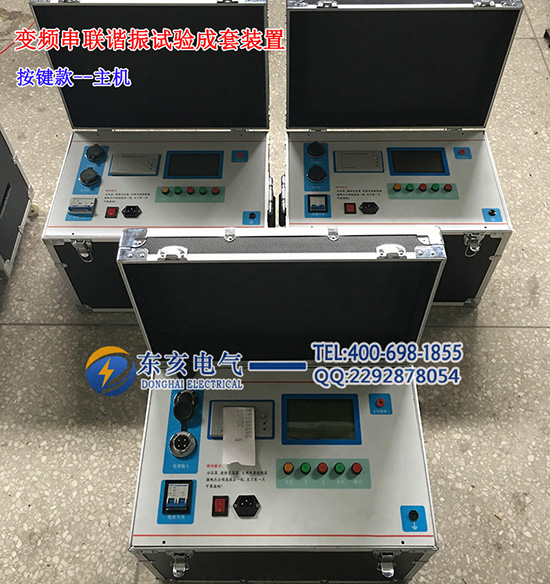

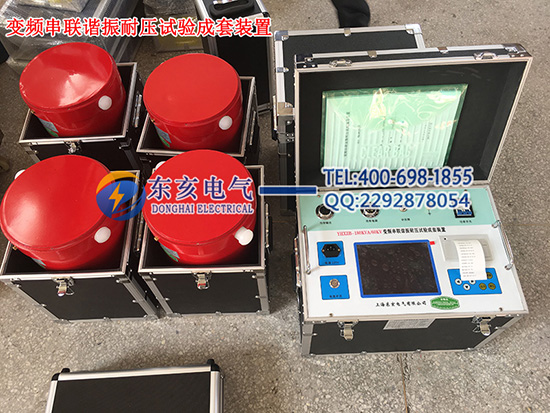

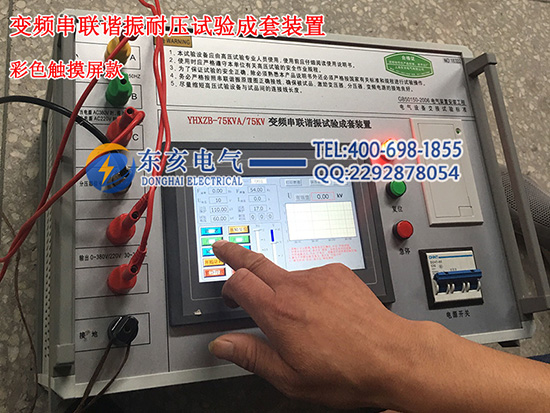

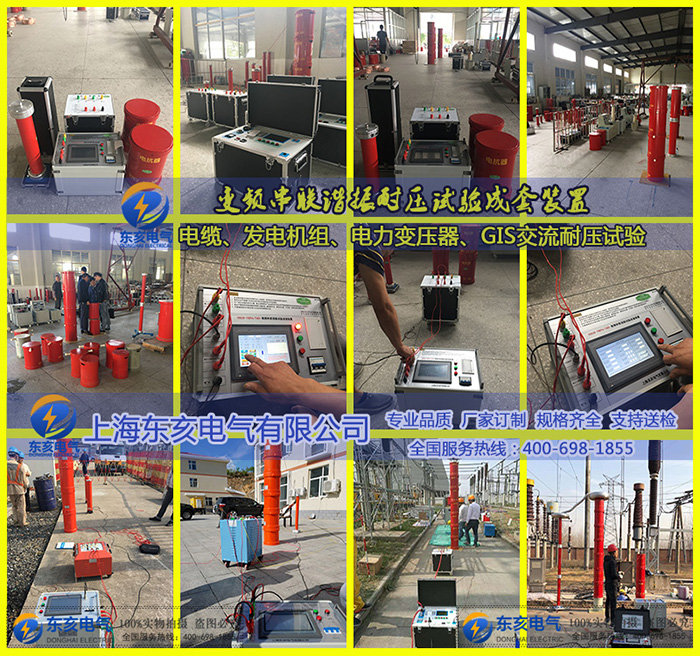

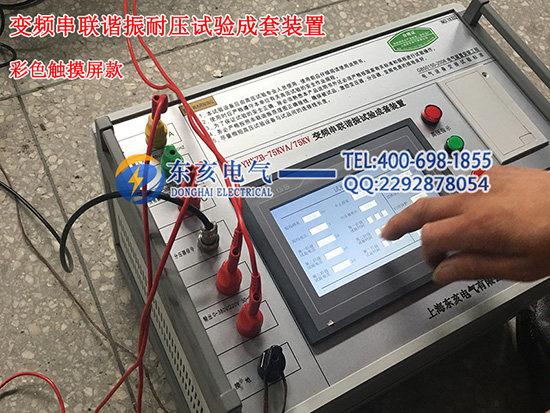

PS:有触摸屏和按键式2款谐振试验装置可供客户选择;请来电提供详细的试验要求,我司工程师会给予合理的配置及技术方案书。



如被试品有多种或者您有更复杂的试验要求,欢迎致电400-698-1855东亥电气,我们将为您全力以赴!

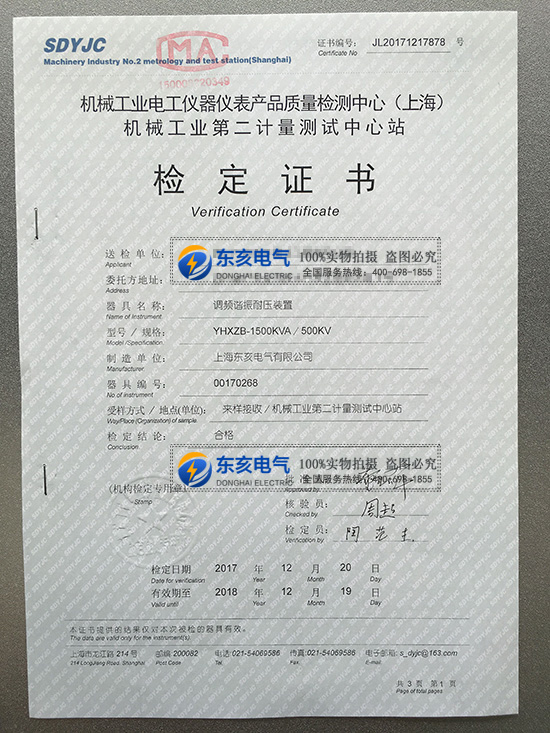

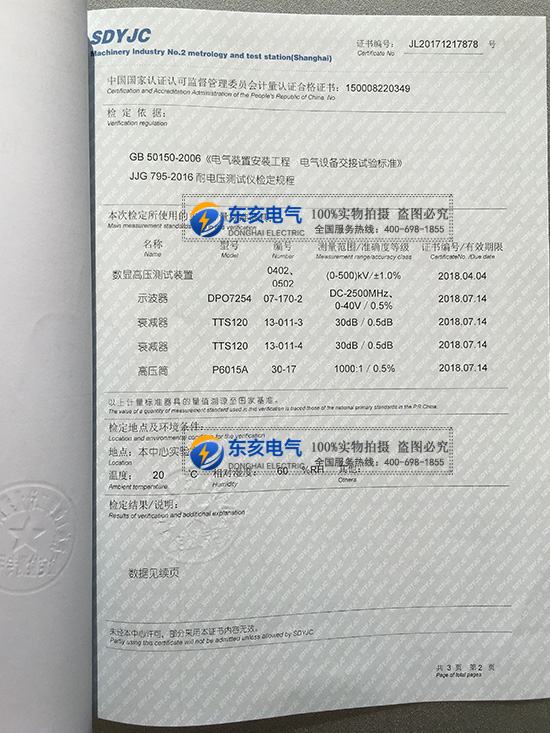

第三方检定证书
