10kV电缆,S=300mm2,长度5km变频串联谐振耐压试验装置
来源:上海东亥电气 | 发布时间:2012/7/29 1:39:31 | 浏览次数:

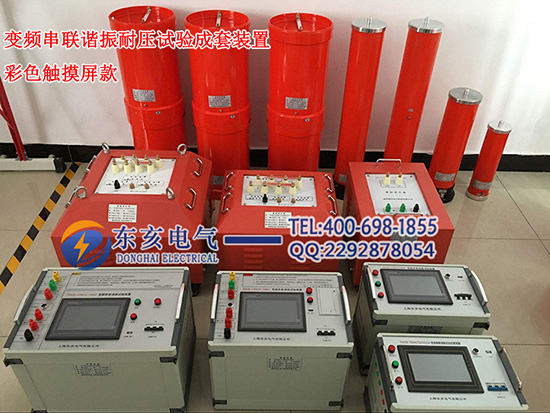

YHXZB-300kVA/30kV变频串联谐振耐压试验装置技术方案
1、设备适用范围

1.1 满足300mm2/10KV电缆,长5公里的交流耐压试验。

2、设备制造引用和执行标准
DL/T849.6—2004      《高压谐振试验装置》
GB 6450—1986        《干式电力变压器》
DL/T848.2—2004      《试验变压器》
GB/10229—1988       《电抗器》
GB/T11920—1989      《控制装置通用技术条件》
GB/T16927.1—1997    《高电压试验技术》
IEC358—1990        《耦合电容器和电容分压器》
GB311.1             《高压输变电设备的绝缘配合》
DL/T846—2004        《高电压测试设备通用技术条件》
Q/CSG10007—2004    《电力设备预防性试验规程》
GB7328—87          《变压器和电抗器的声级测量》
DL474。4—1992      《交流耐压试验》

3、使用环境条件
3.1 周围空气温度:
    最高温度:+45℃       最低温度:-10℃;
    最大日温差:35k       日照强度:0.1w/cm2
3.2 海拔高度:≤2000m ;
3.3 相对湿度:≤90 %
3.4 安装放置地点平坦,电抗器安装倾斜度不小于5
3.5 周围应无严重影响设备绝缘的气体蒸气,化学性沉积灰尘,污垢及其它爆炸性介质。

4、设备具体配置
4.1 试验要求:
4.1.1.300mm2/10kV电缆长度5公里的交流耐压试验.。试验时间5min,试验电压22kv,试验频率30~300Hz,等效电容量为0.418uF/km。

4.2 电抗器的设计:
4.2.1. 300mm2/10kV电缆长度5公里的交流耐压试验.,试验时间5min,试验电压22kv,试验频率30~300Hz,等效电容量为2.09uF。当频率为35Hz时。
试验电流I=ωCXU=2×3.14×35×2.09×22×10-3=10.1A
对应电抗器电感量L=1/ω2C =9.9H
4.3 电抗器的配置:
4.3.1.300mm2/10kV电缆长度5公里的交流耐压试验,最高试验电压22kv,为方便搬运,将电抗器分为五节,每节电抗器电压为30KV,每节电流为2A,每节电感量为50H。
验证
1) 300mm2/10kV电缆长度5公里的交流耐压试验.,试验时间5min,试验电压22kv,试验频率30~300Hz,等效电容量为2.09uF。使用五台电抗器并联其额定电感量为10H,额定电压为30kV额定电流为10A。
试验频率:f=1/2π√LC = 34.8Hz
试验电流I=ωCXU=2×3.14×34.8×2.09×22×10-3=10A

4.4励磁变压器的配置
4.4.1.因品质因数Q值在额定负载下不小于20,所以,励磁变压器为电抗器总容量300kVA,除以品质因数20得15kVA。
4.4.2.配置的励磁变压器规格为YHXZB—15kVA/1.5kV/3kV。

4.5 调频电源的配置:
4.5.1.调频电源的容量等于或大于励磁变压器的容量取15kVA。
4.5.2.配置的调频电源的规格为YHXZB—15kVA。

4.6 电容分压器的配置
4.6.1.因最高试验电压为22kv,所以,电容分压器电压为30kv、电容量为10000PF。
4.6.2.配置1台的电容分压器规格为FRC—30kv/0.01uF。

5、设备试验接线图
