微机继电保护测试仪(三相)
来源:上海东亥电气 | 发布时间:2012/7/29 1:44:18 | 浏览次数:

一、概述

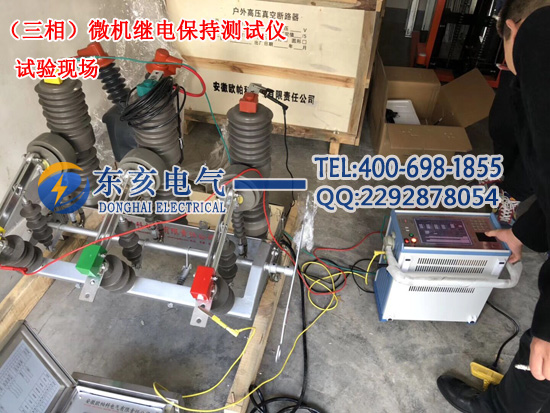

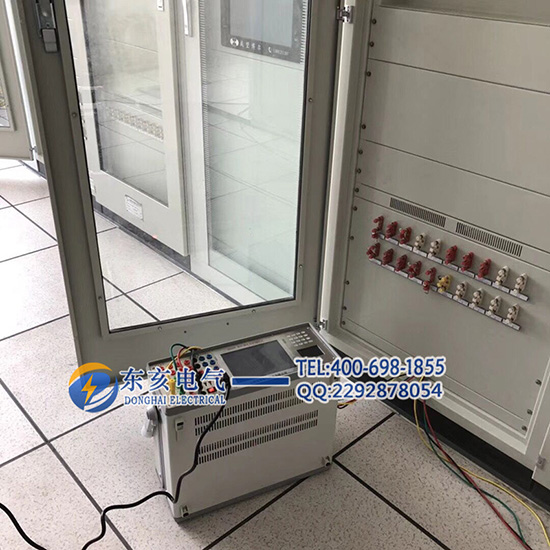

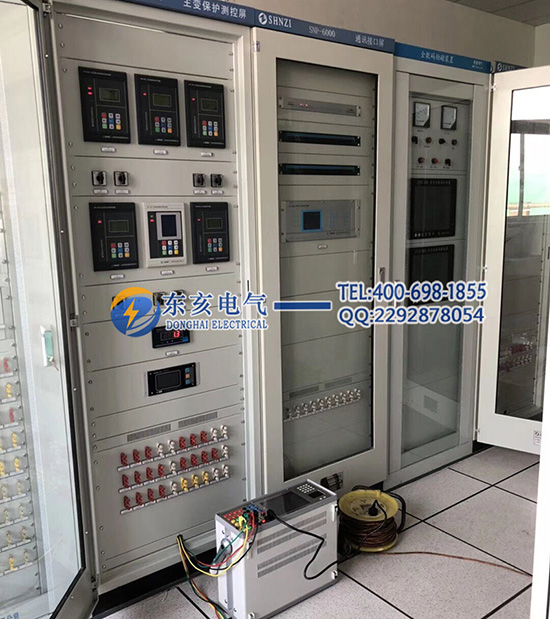

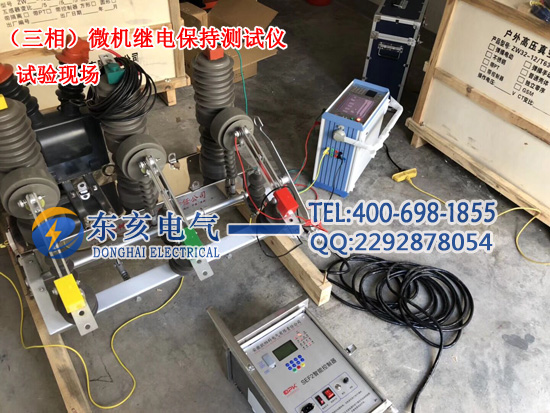

继电保护测试仪采用现代最新数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。可独立完成微机保护、继电保护、励磁、计 量、故障录波等专业领域内的装置测试,广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场。

二、主要特点

1、满足现场所有试验要求。既可对传统的各种继电器及保护装置进行试验,也可对现代各种微机保护进行各种试验,特别是对变压器差动保护和备自投装置,试验更加方便和完美。

1)YHJB-330E型具有标准的四相电压,三相电流同时输出,电压125V、相,电流40A/相。三相电流并联可达120A。

2、各种技术指标完全达到电力部颁发的DL/T624-1997《继电保护微机型试验装置技术条件》的标准。

3、单机独立运行,内置高性能工控机,主频300--600MHz,内存512M,硬盘4--12G,运行Windows XP操作系统。

4、国内同行业首先采用进口拉丝不锈钢面板,不锈钢键盘,同时采用触摸式鼠标,克服了轨迹球鼠标操作不灵活、容易损坏的缺点,并选用8.4寸,分辨率为800×600的TFT真彩显示屏,使得单机整体操作方便自如,经久耐用。

5、主控板采用DSP+FPGA结构,16位DAC输出,对基波可产生每周2000点的高密度正弦波,大大改善了波形的质量,提高了测试仪的精度。

6、功放采用高保真线性功放,既保证了小电流的精度,又保证了大电流的稳定。

7、采用USB接口直接和PC机通讯,无须任何转接线,方便使用。

8、可连接笔记本电脑运行。笔记本电脑与工控机使用同一套软件,无须重新学习操作方法。

9、具备GPS同步试验功能。装置可内置GPS同步卡(选配)通过RS232口与PC机相连,实现两台测试仪异地进行同步对调试验。

10、配有独立专用直流辅助电压源输出,输出电压分别为110V(1A),220V(0.6A)。以提供给需要直流工作电源的继电器或保护装置使用。

11、具有软件自校准功能,避免了要打开机箱通过调整电位器来校准精度,从而大大提高了精度的稳定性。

三、技术参数

YHJB-330E技术参数

1、交流电流源:

   相电流输出(有效值):  0--40A/相  精度:0.2%

   三相并联输出(有效值): 0--120A/三相同相位并联输出

   相电流长时间允许工作值(有效值): 10A

   每相最大输出功率 :420VA

   三相并联电流最大输出功率 :900VA

   三并电流最大输出允许工作时间 :10s

   频率范围: 0--1000Hz    精度:0.001Hz

   谐波次数: 2--20次     相位:0--360°    精度:0.1°

2、直流电流源:

   电流输出:  0--±20A/相   精度 0.5%     300 VA

3、交流电压源:

   相电压输出(有效值): 0--125V/相  精度:0.2%

   线电压输出(有效值): 0--250V

   相电压/线电压输出功率 : 75VA/100VA

   频率范围: 0--1000Hz  精度:0.001Hz

   谐波次数: 2--20次    相位:0--360°   精度:0.1°

4、直流电压源:

   相电压输出幅值:0--±150V   精度:0.5%

   线电压输出幅值:0--±300V

   相电压/线电压输出功率: 90VA/180VA

5、开关量端子:

   开关量输入端子:  8对

   空接点: 1--20mA,110V装置内部有源输出

   电位翻转:0--6VDC为低电平

          15--250VDC为高电平

   开关量输出端子:4对,空接点  遮断容量:110V/2A,220V/1A。

6、时间测量范围:

   范围:1ms--9999s    测量精度:1ms

7、体积重量:

   体积: 365(mm )×400(mm )×195 (mm )   约18Kg

8、电源:

   AC220V±10%   50Hz   10A

装置面板说明

一、YHJB-330E型整体结构

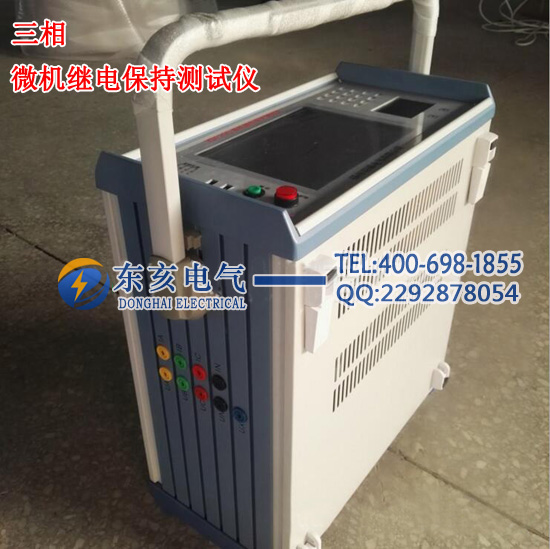

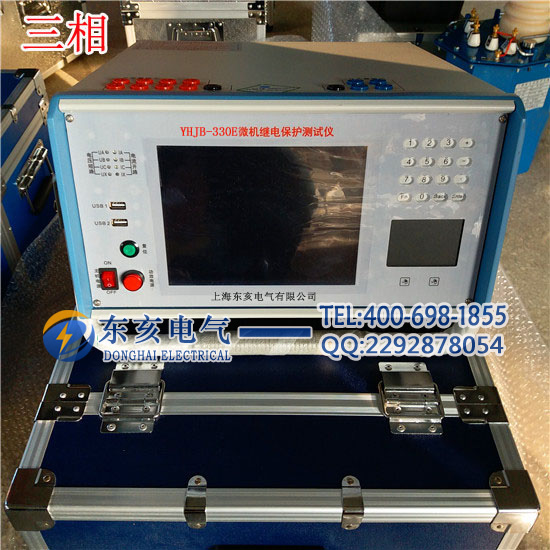

二、YHJB-330E前后面板介绍

1、8.4″液晶显示屏。

2、不锈钢键盘。

3、触摸式鼠标。

4、电压短路告警指示灯,电流开路告警指示灯。

5、USB接口,USB1为数据交换用,USB2为外接笔记本电脑用。

6、USB切换开关,当切换开关拨向左边时,为连接工控机通讯;当切换开关拨向右边时,为外接笔记本电脑通讯。

7、DSP控制板复位按钮,当软件显示发送数据失败或无设备连接时,按此按钮,使DSP板复位,同时屏幕右下方可出现USB设备的标记。

8、主机电源开关。为工控机的工作电源。

9、功放电源开关。当需要输出电流、电压时,可开启此电源开关。

10、辅助直流电压输出端子。

11、装置接地端。

12、装置电源输入插座,AC220±10%,保险10A。

13、散热栅格。

14、风扇出风孔。

15、电流、电压输出端子(在装置左侧板)。

16、开关量输入、输出端子(在装置上盖板上)。
