绕组的直流电阻测量是变压器的例行试验之一,其目的主要是检查绕组之间、绕组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等,以保证变压器的安全运行。

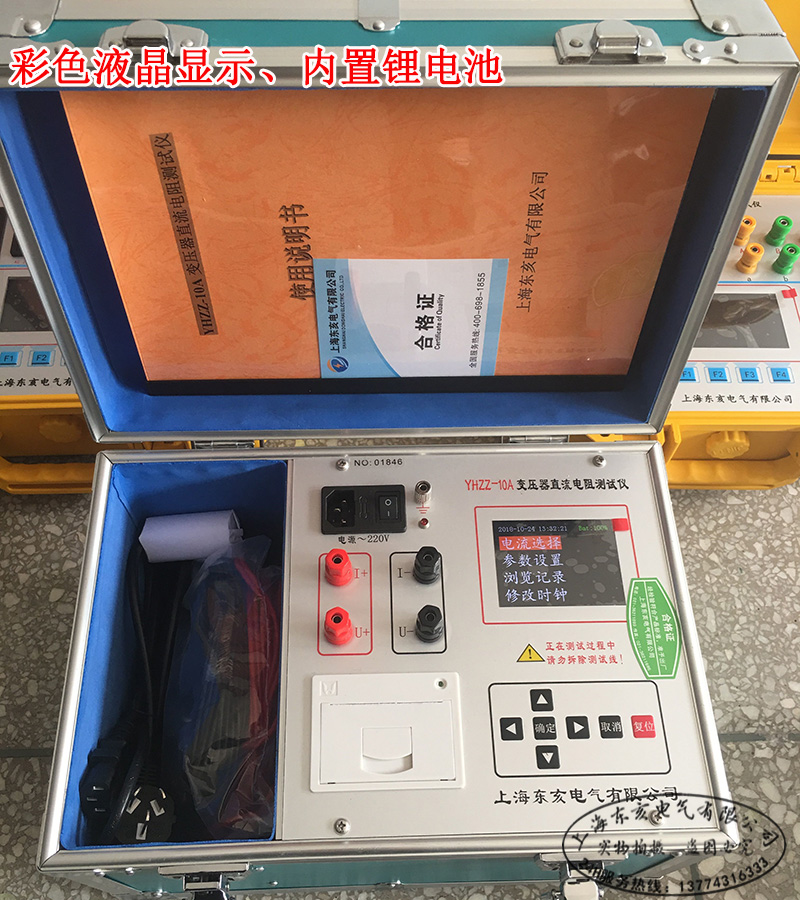

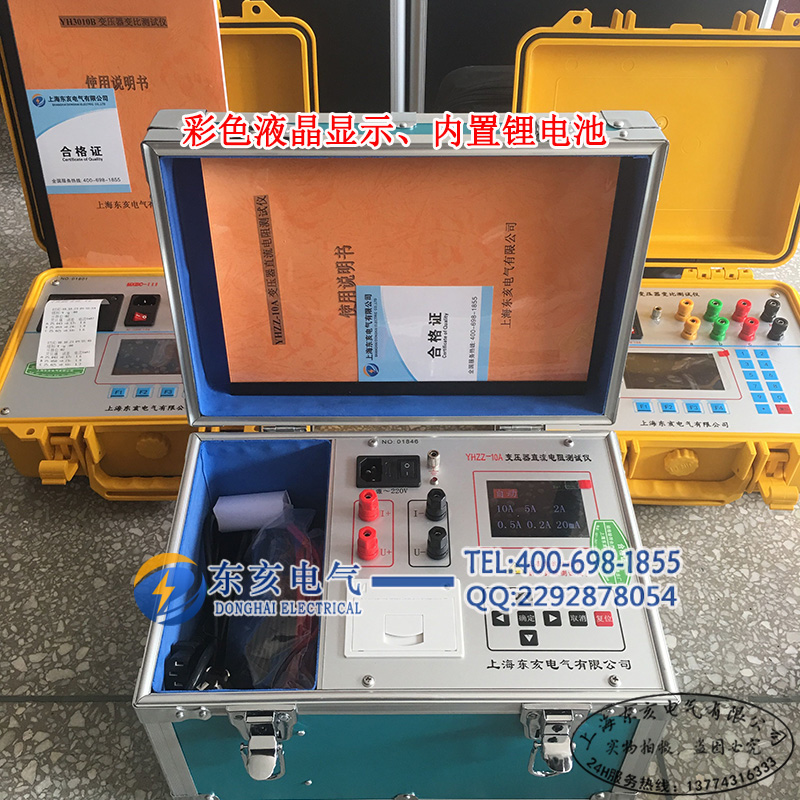

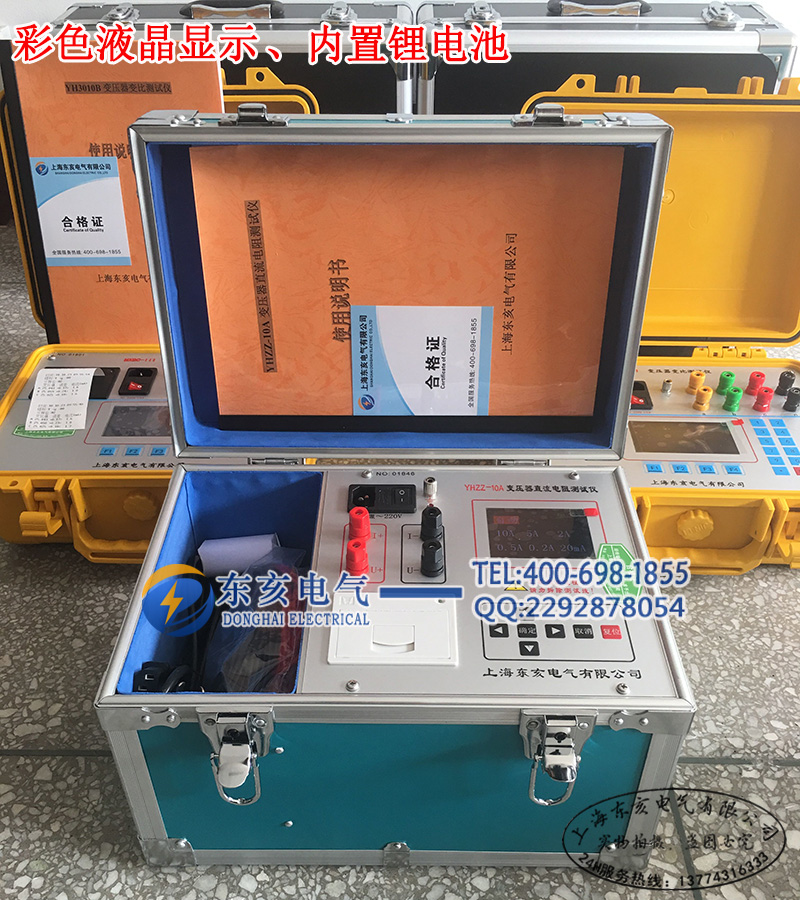

本公司开发生产的系列YHZZ型变压器直流电阻测试仪采用32位ARM内核作为处理的核心,对整机进行控制,自动完成自校、稳流判断、数据处理、阻值显示等功能,可测量各种类型变压器和互感器的直流电阻。仪器可直接使用内部电池工作,极大的方便了野外工作人员的使用。
![1-2](https://cbu01.alicdn.com/img/ibank/2018/460/670/8926076064_1417044160.jpg)
1.输出电流及量程:输出电流:0-10A,量程100-30K。
![undefined](https://cbu01.alicdn.com/img/ibank/2018/841/971/8938179148_1417044160.jpg)
注:超出以上量程请用自动测试功能。
2.测试精度: 0.2% 最高分辨度: 0.1。
3.仪器采用65K真彩色液晶显示,中文菜单提示,操作方便。
4.具有大容量存储功能,可存储2000条测试记录,
5.工作电源: AC220V±10﹪, 或内部电池。
6.工作温度:﹣10℃~40℃。
7.工作湿度:环境湿度<80%RH 。
8.仪器重量:3㎏。
![1-3](https://cbu01.alicdn.com/img/ibank/2018/071/321/8889123170_1417044160.jpg)
1.AC220 电源插座,自带开关及保险仓
2.接地柱: 地线接线端子
3.I+ I-:输出电流端子
4.V+ V-:采样电压端子
5.“▲”、“▼”、“”、“”选择按键,“”复用“保存”功能。
6.确认键:确认当前选择,在测试状态下,按确认键打印数据。
7.取消键:按下此键,菜单返回上一级。
8.复位键:测试完毕或中断工作,按下此键仪器回到初始状态。
9.“充电”仪器内部电池充电指示,插上AC220 时,“充电”灯亮,表示仪器电池充电。开机主菜单和电流选择菜单显示电池电量“Bat:98%”,如图2,图3。当电量低于40%时,数字变成红色,提示充电。
