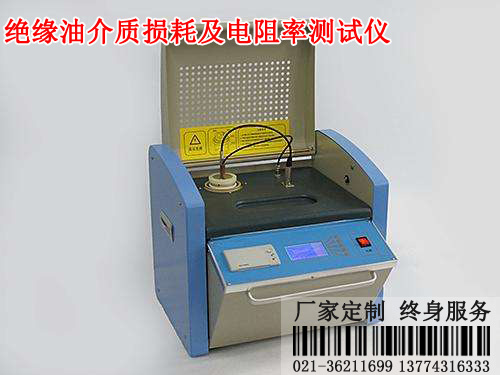

绝缘油介质损耗及电阻率测试仪
来源:上海东亥电气 | 发布时间:2015/10/1 11:27:11 | 浏览次数:

一、概述

JDC-1绝缘油介质损耗及电阻率测试仪 依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造。用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。一体化结构。内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。仪器内部采用全数字技术,全部智能自动化测量,配备了大屏幕(240×128)液晶显示器,全中文菜单,每一步骤都有中文提示,测试结果可以自动存储并打印输出,操作人员不需专业培训就能熟练使用。

二、主要功能及特点

(1)油杯采用符合国标GB/T5654-2007的三电极式结构,极间间距2mm,可消除杂散电容及泻漏对介损测试结果的影响。
(2)仪器采用中频感应加热,PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点,使温度严格控制在预设温度误差范围以内。
(3)内部标准电容器为SF6 充气三电极式电容,该电容的介损及电容量不受环境温度、湿度等影响,使仪器精度在长时间使用后仍然得到保证。
(4)交流试验电源采用AC-DC-AC 转换方式,有效避免市电电压及频率波动对介损测试准确性影响,即便是发电机发电,该仪器也能正确运行。
(5)完善的保护功能。当有过压、过流、高压短路时,仪器能迅速切断高压,并发出警告信息。当温度传感器失效或没有连接时,发出警告信息。
在中频感应加热炉内设有限温继电器,当温度超过120度时,继电器释放,加热停止。
(6)试验参数设置方便。温度设置范围0~125℃,交流电压设置范围
500~2200V,直流电压设置范围0~500V。
(7)采用大屏幕LCD显示器,具有背光、显示清晰。人机界面友好,只需按照汉字菜单提示、输入命令,仪器即可自动进行测试。并自动存储和打印测试结果。
(8)自带实时时钟,测试日期、时间可随测试结果保存、显示、打印。
(9)空电极杯校准功能。测量空电极杯的电容量和介质损耗因数,以判断空电极杯的清洗和装配状况。校准数据自动保存,以利于相对电容率和直流电阻率的精确计算。

三、主要技术指标

电 源 电 压: AC 220V±10%
电 源 频 率: 50Hz/60Hz ±1%
测 量 范 围: 电容量  5pF~200pF
         相对电容率  1.000~30.000
         介质损耗因数  0.00001~100
直流电阻率: 2.5 MΩm~20 TΩm
测 量 精 度: 电容量  ±(1%读数+0.5pF)
         相对电容率   ±1%读数
         介质损耗因数  ±(1%读数+0.0001)
         直流电阻率   ±10%读数
分 辨 率:  电容量      0.01pF
        相对电容率   0.001
        介质损耗因数  0.00001
测  温 范 围: 0~125℃
温度测量误差: ±0.5℃
交流试验电压: 500~2200V  连续可调,频率50Hz
直流试验电压: 0~500V    连续可调
功      耗: 100W
外  型 尺 寸: 500×360×420
总  重  量: 22Kg

四、面板说明及操作注意事项

1、面板说明:

图1  操作面板

图2  油盘

图3  背面板

2、仪器操作说明及注意事项
⑴ 仪器要可靠接地,电源入口引入 AC220V 电源。
⑵ 打开箱盖,可将油杯取出,加热及测试介损时,应将箱盖关上。
⑶ 箱盖具有开盖保护,打开箱盖时,会中断加热及中断高压。
⑷ 测试过程中,内部有高压及高温,禁止在通电和测试时接触油杯和电缆及插座。
⑸ 注油和排油时、应小心操作以免将油撒入油杯槽、顶面板。
⑹ 若测试时出现死机现象,请重新开机,重启仪器。
使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。
产品接地。本产品除通过电源线接地导线接地外,产品外壳的接地柱必须接地。为了防止电击,接地导体必须与地面相连。在与本产品输入或输出终端连接前,应确保本产品已正确接地。
注意所有终端的额定值。为了防止火灾或电击危险,请注意本产品的所有额定值和标记。在对本产品进行连接之前,请阅读本产品使用说明书,以便进一步了解有关额定值的信息。
使用适当的保险管。只可使用符合本产品规定类型和额定值的保险管。
在有可疑的故障时,请勿操作。如怀疑本产品有损坏,请联系本公司维修人员进行检查,切勿继续开机操作。
内电极装入外电极时应将定位槽对准
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
特别提示:本仪器有高压输出,使用不当可能危及人身安全。在使用本仪器之前,务必先仔细阅读本使用说明书!
