工频输电线路参数测量仪
来源:上海东亥电气 | 发布时间:2018/3/17 16:47:44 | 浏览次数:

 一、概述

 线路参数测试仪是发电站、变电站等现场或实验室测试各种高压输电线路参数的高精度测试仪器。仪器为一体化结构,内置变频电源模块,可变频调压输出电源。频率可变为45Hz或55Hz,采用数字滤波技术,避开了工频电场对测试的干扰,从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。

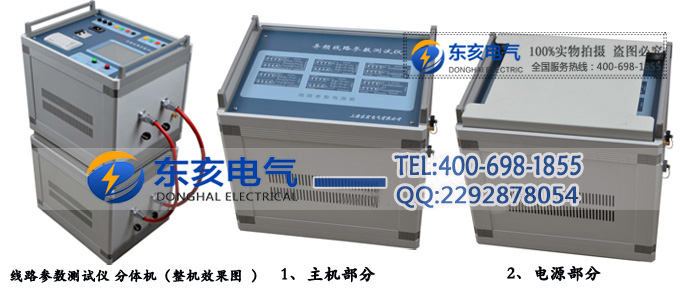

  随着市场的不断发展,为了更方便用户运输、现场使用和售后,我公司特将线路参数测试仪主控制部分与电源部分分离开来,新的分体机机型更小巧、性能更稳定。

二、仪器特点

全触摸超大液晶显示

操作简单,仪器配备了高端的全触摸液晶显示屏,超大显示界面所有操作步骤中文菜单显示,每一步都非常清楚,操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量,是目前非常理想的智能型测量设备。

变频技术、精准测量

抗干扰能力强,由仪器内部自带变频电源模块提供仪器测量输出电源,频率可变为45Hz或55Hz,并采用数字滤波技术,有效地避开了现场各种工频干扰信号,使仪器实现高精度、准确可靠的测量。

DSP高速处理器

精准快速,仪器内部采用专业的DSP快速数字信号处理器作为处理核心,在保证测量数据精准的前提下,大大的提升了一起本身的运算处理能力。

操作简单

外部接线简单,仅需一次接入被测线路的引下线就可以完成全部的线路参数测量;解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题。

海量存储数据

仪器内部配备有日历芯片和大容量存储器,能将检测结果按时间顺序保存,随时可以查看历史记录,并可以打印输出。

科学先进的数据管理

仪器数据可以通过U盘导出,可在任意一台PC机上通过我公司专用软件,查看和管理数据并可生成工作报告。

三、技术参数

1.使用条件: -20℃ ~ 50℃    RH<80%

2.抗干扰原理:变频法

3.电    源:AC 220V±10% 频率无限制

4.电源输出: 输出电压AC300V

           电压精度0.5%

           电流精度0.5%

           输出电流8A

           输出频率45Hz、55Hz

5.测量范围: 电容 0.01~30µF

        阻抗 0.1~400Ω

        阻抗角-180°~ +180°

6.测量分辨率:电容0.0001µF

         阻抗0.0001Ω

         阻抗角0.0001°

7.测量准确度:电容:  ≥1µF时   ±1%读数±0.01µF;

               <1µF时   ±2%读数±0.01µF

         电阻:  ≥1Ω时   ±1%读数±0.01Ω;

               <1Ω时   ±2%读数±0.01Ω

         阻抗角: ±0.2°  (电压>1.0V);

               ±0.3°   (电压:0.2V~1.0V);

8.干扰电流:小于  40A

9.外型尺寸(一体机):530(L)×410(W)×510(H)

 外型尺寸(分体机单台): 410(L)×330(W)×390(H)

10.存储器大小:200 组

11.重量(一体机): 64 Kg

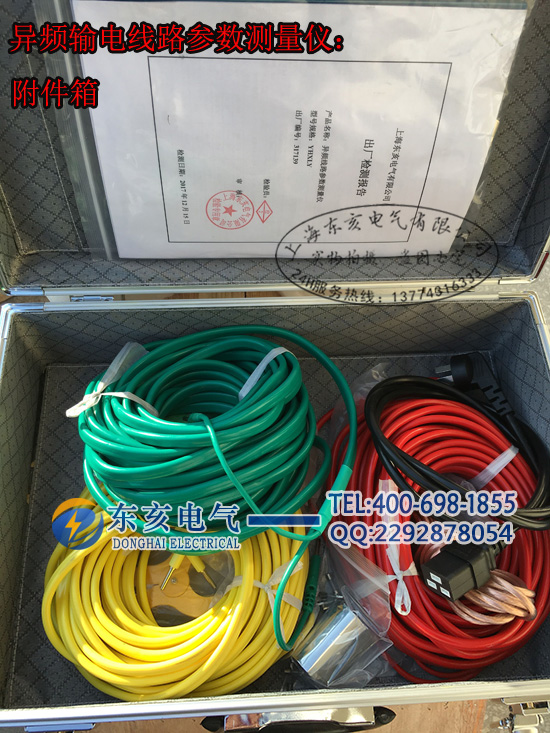

产品图片
